ملخص:
يعد مؤسسة Concrete Strupe Solar Racking Concrete مكونًا حيويًا في تثبيت الطاقة الشمسية. إنه بمثابة قاعدة مستقرة وموثوقة تدعم نظام الأرفف الشمسي ، والذي بدوره يحتفظ بالألواح الشمسية. تم تصميم هذا الأساس لضمان الاستقرار الطويل والمدى لأداء نظام توليد الطاقة الشمسية.
الغرض من الأسس الملموسة
استقرار: تربط هيكل الأرفف الشمسي لتحمل القوى البيئية مثل الرياح والثلوج والنشاط الزلزالي.
توزيع الحمل: ينقل وزن الألواح الشمسية والرفوف والأحمال الديناميكية (على سبيل المثال ، رفع الرياح) بالتساوي إلى الأرض.
متانة: يقاوم التآكل ، وحركة التربة ، والتجوية على مدى عقود من التشغيل.
تنسيق: يضمن تحديد موقع دقيق للألواح الشمسية للإمالة والاتجاه الأمثل.
2. الأنواع الشائعة من الأسس الخرسانية
أ. خطوط ملموسة (أرصفة أو وسادات)
تصميم: كتل صغيرة معزولة من الخرسانة المضمنة بمسامير المرساة أو حديد التسليح.
استخدام الحالة: مثالي للأنظمة المثبتة على الأرض في ظروف التربة المستقرة.
المزايا: التثبيت الفعال من حيث التكلفة ، وبسيطة ، والحفر الحد الأدنى.
ب. الأسس المربوطة
تصميم: يستخدم كتل خرسانية مرجحة (لا حفر عميق) للاحتفاظ بأنظمة الأرفف.
استخدام الحالة: مناسبة للأسطح أو المواقع المسطحة التي يحظر فيها الحفر.
المزايا: غير اختراق ، يحافظ على سلامة السقف ؛ يتطلب حسابات الوزن الدقيقة.
ج. الأسطح المستمرة (عوارض الصف)
تصميم: شرائط خرسانية طويلة وخطية تدعم منشورات الرفوف المتعددة.
استخدام الحالة: المزارع الشمسية واسعة النطاق أو تضاريس غير متساوية.
المزايا: يوزع الأحمال عبر منطقة أوسع ، يقاوم تحول التربة.
د. أكوام مدفوعة أو كايسون
تصميم: أعمدة الخرسانة المسلحة مدفوعة بعمق في الأرض.
استخدام الحالة: التربة الناعمة أو غير المستقرة ، المناطق ذات الرياح العالية ، أو المناطق المعرضة للصقيع.
المزايا: يصل إلى طبقات التربة المستقرة ، ويقلل من خطر الصقيع.
3. اعتبارات التصميم الرئيسي
تحليل التربة: نوع التربة ، قدرة تحمل ، وعمق الصقيع تحديد حجم الأساس والعمق.
حسابات التحميل: حسابات الأحمال الميتة (الألواح/الأرفف) ، الأحمال الحية (الرياح/الثلج) ، وقوى الارتفاع.
تعزيز: يتم تضمين حديد التسليح الصلب أو الشبكة لتعزيز قوة الشد ومنع التكسير.
العوامل البيئية: مواد مقاومة للتآكل (مثل ، حديد التسليح المغطاة بالإبوكسي) للتربة الساحلية أو النشطة كيميائيا.
الرموز المحلية: الامتثال لقوانين البناء والمعايير الزلزالية.
مزيد من التفاصيل يرجى الاتصالفيفيفيvivian@longsungreen.com
نظرة عامة فنية ؛

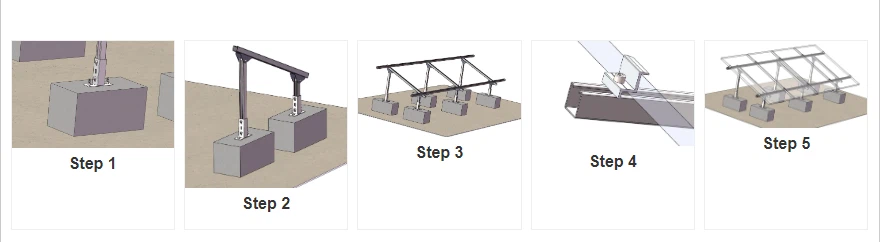

نظرة عامة على التثبيت:
أمثلة المشروع:
تحميل المصنع:
